トランスミッター : 防犯カメラをワイヤレス化!UHF帯ワイヤレストランスミッターSVS-5000

UHF帯ワイヤレストランスミッターSVS-5000


価格: ¥10.290 数量 :



UHF帯ワイヤレストランスミッターSVS-5000は、防犯カメラ、BS放送、DVDプレイヤー、ビデオデッキ、ゲーム機やビデオカメラなどの映像とステレオ音声をUHF電波に変換し、離れたテレビに送信するものです。 面倒な配線をせずに離れた部屋の複数のテレビでクリアな画像とステレオ音声をお楽しみいただけます。

※本機はTVのUHFの空きチャンネルに送信しますのでお手持ちのテレビで受信する事ができます。 受信するTV側に別途UHFアンテナが必要となります。



UHF帯ワイヤレストランスミッターSVS-5000の使用例

UHF帯ワイヤレストランスミッターSVS-5000の使用例



UHF帯ワイヤレストランスミッターSVS-5000の仕様
RF出力周波数
473MHz(13ch)             551MHz(26ch)
動作範囲
約10m以内 (条件により異なる)
電源・電圧
ACアダプター (9V/100mA/ センターマイナス)
外形寸法
88x90x22mm (本体のみ)
重量
約75g (本体のみ)
付属品
ACアダプター 本体用アンテナ

ワイヤレスカメラ : デジタル2.4GHz帯 防水・防塵ワイヤレス防犯カメラセットAT-2730WCS

デジタル2.4GHz帯 防水・防塵ワイヤレス防犯カメラセットAT-2730WCS


価格: ¥39.800 数量 :



録画にはデジタルビデオレコーダーITV-7924がお勧めです。

デジタル防犯カメラセットAT-2730WCSは雨ざらしにも耐えられるIP66(防雨)の耐水性を実現し、ワイヤレスカメラには珍しい防雨仕様になっています。

また、デジタル防犯カメラセットAT-2730WCSは短いスパンで送信周波数が変更される周波数ホッピング方式(FH-SS)で送信され為、傍受される事が無く、他の機器が送信範囲内の周波数帯を使用していた場合、その周波数を自動的に回避して他の周波数で送信するので、混信することもありません。

また、ワイヤレス防犯カメラAT-2730WCSはシステムアップが可能です。

ワイヤレス防犯カメラセットAT-2730WCSの特徴

●防水・防塵構造のカメラ部 IP66相当の防水・防塵構造で、直接雨のかかる屋外にも設置が可能になりました。

※屋外設置の場合、電源部分は濡れないよう防水対策を行ってください。

※水没状態での使用はできません。

ワイヤレス防犯カメラセットAT-2730WCS2

●赤外線LED搭載 周囲が暗くなると自動で夜間撮影モード(白黒)に切り替わり、夜間撮影を開始します。 ワイヤレス防犯カメラAT-2730WCSは最大で約7mの夜間撮影が可能です。

ワイヤレス防犯カメラセットAT-2730WCSLED照射

●ワイヤレスで簡単設置 カメラ・受信機それぞれに電源を確保すれば、すぐにご使用いただけます。

ワイヤレス防犯カメラセットAT-2730WCS設置

●デジタル伝送でクリアな画質 カメラ映像は約30万画素(VGA、640×480pixel)で送信します。デジタル伝送を行うことでノイズが発生せずにクリアな映像を映し出します。従来のアナログ無線で多かった、砂あらしノイズによる映像の乱れが発生しません。

防犯カメラセットAT-2400WCSはデジタル信号だからノイズの無いクリアな映像

●画面コマ数を自動調整して画質をキープ 使用中に電波状況が悪くなった場合でも、1秒間あたりの画面コマ数(フレームレート)を自動調整して映像を表示。電波状況が悪い場合でも映像のコマ数を落としてクリアな映像をキープします。 ※映像は通常:VGAモード時最大10FPS、QVGAモード時最大30FPSで表示されます。VGAモード時は電波状況が良い場合でも、わずかにコマ送りのような映像になります。

●電波到達距離見通し最大200m 無線送信デジタル伝送方式を採用することで見通し最大200m※の電波送信距離を実現しました。遮蔽物の多い場所や上下階での使用でも電波が届きやすくなっています。 ※遮蔽物の無い環境下でのテスト結果です。屋内等の実使用では到達距離が短くなります。

●画面上のアンテナ表示で電波状況がひと目でわかる

●4台までのカメラ増設に対応し、4分割表示もできる  オルタプラス デジタル2.4GHz無線カメラシリーズを増設することにより、1台の受信機で最大4台までカメラを増設できます。増設時は4分割状態での表示やカメラの映像を順に切り替えて(巡回監視)確認が可能です。

ワイヤレス防犯カメラセットAT-2730WCS増設

●傍受されない、混信しない 送信周波数を常時可変(ホッピング)させることで周波数を特定されず第三者に傍受される心配がありません。送信機と受信機は必ず1:1の状態で通信を行います(ペアリング)。また、他の周波数やノイズが存在する場合は、その周辺を避けて空いているチャンネルを自動選択するため、他機器との混信がありません。

※設置箇所で無線LANや他の2.4GHz帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。本無線システムを同一箇所や近距離間で複数セットご利用の場合、混信する事はありませんが電波状況が悪くなります。  電波帯域に制限があるため最大2セットまでの使用を推奨しております。

防犯カメラセットAT-2730WCS付属品

防犯カメラセットAT-2730WCS付属品



防犯カメラセットAT-2730WCSの仕様
カメラ AT-2731Tx
センサ形式
1/4型 カラーCMOS
有効画素数
30万画素(VGA)
レンズ
3.6mm
音声出力
なし
画角
水平:56° 垂直:43°
最低被写体照度
2Lux 赤外線撮影時は0Lux
赤外線投光距離
約7m
保護等級
IP66相当(防水構造)
アンテナ端子
SMA-R-P オリジナル(専用アンテナを接続)
受信機 AT-2622Rx
出力端子
RCA-P(黄:映像 白:音声)
アンテナ端子
SMA-R-P オリジナル(専用アンテナを接続)
映像出力解像度
VGA(640×480) /  QVGA(320×240)
出力フレームレート
VGA:最大10FPS QVGA:最大30FPS
受信登録数
最大4台
保護等級
無し(非防水)
その他機能
4分割表示 / 巡回切替(5・10・15秒) /  周波数切替(50/60Hz)
無線技術情報
使用周波数帯
2.4GHz帯(2400.0MHz~2483.5MHz)
変調方式
GFSK
スペクトラム拡散方式
周波数ホッピング方式
干渉制御
DS方式
データレート
2Mbps 最大
映像化方式
モーションJPEG
出力フレームレート
VGA:最大10FPS QVGA:最大30FPS
チャンネルバンド幅
2Mbpsモードで2MHz
アンテナ利得
2dBi(標準付属品)
通信距離
最大200m(見通し)
工事設計認証番号
カメラ[AT-2731Tx]:201 WW  09215313 受信機[AT-2622Rx]:201 WW 09215314
その他
動作温度範囲
送信機:-10~+50℃ 受信機:-10~+50℃
消費電流(最大)
カメラ:650mA(最大) 受信機:300mA(最大)
消費電力
カメラ:3.3W 受信機:1.5W
電源・電圧
DC5V 1A 専用アダプター(カメラ/受信機共に)
外形寸法
カメラ:67(W)×65(H)×117(D)mm 受信機:81(W)×20(H)×93(D)mm
質量
カメラ:約300g 受信機:約115g
月々の電気代
約65円
1ヶ月あたりのCO2排出量
約1.12kg
※外観および仕様は予告無く変更することがあります。



ワイヤレスカメラ : デジタルなので傍受されない! デジタルワイヤレス防犯カメラAT-2400WCS

デジタルワイヤレス防犯カメラAT-2400WCS




価格: ¥39.800 数量 :



デジタルワイヤレス防犯カメラAT-2400WCSは、デジタル信号を採用した2.4GHz帯防滴型のワイヤレス防犯カメラです。
デジタル信号を採用することでワイヤレスカメラ特有のノイズを無くし鮮明な画像で撮影することが出来ます。

デジタルワイヤレス防犯カメラAT-2400WCSはデジタル信号路採用している為、傍受される心配がありません。

また、ワイヤレス防犯カメラAT-2400WCSはシステムアップが可能です。

ワイヤレス防犯カメラセットAT-2400WCSの特徴

■防犯カメラセットAT-2400WCSはデジタル信号だからノイズの無いクリアな映像!

電波状況が悪い場合は1秒間の画面コマ数を自動で調整。砂あらし(ノイズ)による映像の乱れが発生しません。 ※カメラ映像は1秒間に最大10コマで表示されます。わずかにコマ送りのような映像になります。

防犯カメラセットAT-2400WCSはデジタル信号だからノイズの無いクリアな映像

■防犯カメラセットAT-2400WCSは配線がないので設置が簡単!

カメラと受信機の電源を入れ、モニターに接続するだけで使えます。 ※コネクタ部が屋外になる場合は、市販の自己融着テープを巻いてください。

防犯カメラセットAT-2400WCSは配線がないので設置が簡単

■ワイヤレス防犯カメラセットAT-2400WCSのパッケージ内容

無線カメラ[AT-2401Tx]×1、専用受信機[AT-2402Rx]×1、取付けブラケット×1、無線用アンテナ×2、ACアダプター×2、接続ケーブル(映像・音声)×1、取付けネジセット×1、取扱説明書(保証書含む)×1

ワイヤレス防犯カメラAT-2400WCS電波距離 遮蔽物の多い場所や上下階での使用でも電波が届きやすい。 ※遮蔽物の無い環境でのテスト結果です。屋内等の実使用では到達距離が短くなります。

ワイヤレス防犯カメラAT-2400WCSコマ数 映像を乱さずに画質をキープ 電波状況が悪い場合は1秒間の画面コマ数を自動調整して映像を表示。砂あらし(ノイズ)による映像の乱れが発生しません。 ※カメラ映像は1秒間に最大10コマで表示されます。わずかにコマ送りのような映像になります。

ワイヤレス防犯カメラAT-2400WCS混線 近隣に他の無線機器があっても干渉せず、同一機種を複数台使用しても混信しません。

ワイヤレス防犯カメラAT-2400WCS電波状況 電波状況が一目でわかる 電波状況をカメラとモニターでそれぞれ確認できるので設置も簡単です。

ワイヤレス防犯カメラAT-2400WCS工事設計認証 工事設計認証取得 電波法に適合する工事設計認証を取得

ワイヤレス防犯カメラAT-2400WCS夜間撮影 夜間の撮影もバッチリ 撮影中に周囲が暗くなると、自動で赤外線撮影が開始します。 赤外線撮影時は白黒映像になり、最大で約5m先までの撮影が可能です。

夜間撮影時のご注意 赤外線撮影は周囲状況(被写体の有無や材質・形状など)で撮像できる範囲が変化します。設置環境によっては、期待さえている距離の撮影が難しい場合がございます。また稀に画面に白いもやの様なものが見えますが、赤外線撮影の特性上発生する現象です。

ワイヤレス防犯カメラAT-2400WCSマイク 音声マイクも内蔵 音声マイク内蔵で周囲の音声状況も把握でき、状況確認がより確実になります。

ワイヤレス防犯カメラAT-2400WCS屋外 屋外取付けにも対応 カメラ本体は防滴構造(IP54)で直接水に濡れない場所であれば屋外設置可能です。

※コネクタ部が屋外になる場合は、市販の自己融着テープを巻いてください。



 ワイヤレス防犯カメラセットAT-2400WCSの仕様
カメラ[AT-2401Tx]
センサ形式
1/4型 カラーCMOS
有効画素数
30万画素(VGA)
レンズ
3.6mm
撮像方式
NTSC
最低被写体照度
2Lux  赤外線撮影時は3Lux
音声出力
画角
水平:53° 垂直:40°
保護等級
IP54(防滴構造)
赤外線投光距離
約5m
受信機[AT-2402Rx]
映像出力解像度
640×480  Pixels(VGA)
出力フレームレート (通信状況により可変)
通常時:最大10フレーム/秒 デジタルズーム時:最大30フレーム/秒
出力端子
RCAピンプラグ(映像・音声)
カメラ受信数
最大4台
スイッチャー機能
3段階(OFF・5・10・15/秒)
ズーム機能
2倍デジタルズーム
無線技術情報
使用周波数帯
2.4GHz帯(24000~24835Hz)
変調方式
GFSK
スペクトラム拡散
FH-SS
干渉制御
CCDS
データレート
最大 2Mbps
映像化方式
モーションJPEG
バンド幅
2Mbpsモードで2MHz
通信距離
見通し:最大200m
工事設計認証番号
201 WW  08215145
その他
動作温度範囲
-5~+45℃  (カメラ・受信機共に)
消費電流(最大)
カメラ:500mA 受信機:300mA
消費電力
カメラ:2.5W 受信機:1.5W
電源・電圧
DC5V  1A(専用アダプター)
外形寸法 (突起部を除く)
カメラ:63(W)×46(H)×182(D)mm 受信機:25(W)×81(H)×80(D)mm
質量
カメラ:約266g 受信機:約135g
月々の電気代
約63円

ワイヤレスカメラ : 傍受されないデジタルワイヤレスで安価に録画まで考えているならコレ! 4chデジタルワイヤレス防犯カメラセット「見守り隊」

4chデジタルワイヤレス防犯カメラセット「見守り隊」


価格: ¥43.800 数量 :



デジタルワイヤレスカメラセット見守り隊は受信機に録画機能を内蔵。受信された映像は、SDカードにAVI形式で保存され、パソコンでも「再生/保存管理」が簡単に行えます。
TR-X50シリーズの送信機(カメラ含む)を4台まで増設して送受信することができます。

■録画機能付き

受信機に録画機能を内蔵。受信された映像は、SDカードにAVI形式で保存され、パソコンでも「再生/保存管理」が簡単に行えます。 ※複数のチャンネルを同時に録画することはできません。録画時は、録画するチャンネルを1画面表示します。

●4GBのSDHCカード付属

4GBのSDHCカード付属。最大約8時間の録画が可能です。

●センサー録画機能

送信機(カメラ)から送られてくる、「モーションセンサー」や「外部センサー」の信号を受信し、録画を行なうセンサー録画機能。なにか変化があった時に録画する機能です。録画時間は、30秒から10分の間で設定できます。

●手動録画機能

1画面表示中のチャンネルを、録画ボタンを押すだけで録画する機能です。

※長時間継続して録画をする場合、10分毎のファイルに分割して録画を行ないます。録画ファイルと次の録画ファイルの間に数秒間の録画しない時間があります。(この時間はメモリーカードの状態によって変化します。)

mimamoritai-rec

■見通し200mの電波到達距離を実現

2.4GHz帯を利用したデジタル通信方式採用。見通し最大約200mの電波到達距離を実現しました。通信状況によりフレームレートを自動で調整し、アナログ方式と比べてノイズや、ゆがみの少ないクリアな映像を映し出します。

※電波最大到達距離約200mは、周囲に障害物や電磁波ノイズが少ない屋外における見通し環境での実測結果です。

また、家屋へ設置した場合は壁面等が電波を減衰、あるいは、反射させますので、実際の電波最大到達距離は、見通し時より短くなります。

電波の到達距離は、使用環境/設置環境により異なります。

※フレームレートはVGAモード時最大9fps、QVGAモード時最大25fpsです。カメラ映像はわずかにコマ送りのような映像になります。電波が弱くなるとフレームレートを減らして通信の安定さを優先する為、通信状況によってフレームレートが変わります。

■FHSSによる盗聴防止機能を搭載

FHSS(周波数ホッピング方式):一定の周期で搬送波の周波数を切り替えて通信を行なうスペクトラム拡散の方式の一つ。送信側に合わせて受信側も同様に周波数を変更することで秘匿性の高い通信が可能です。

■夜間撮影可能

暗くなると自動的に赤外線投光器(IR)が点灯し、撮影可能となります。  (白黒映像、赤外線投光距離:最大約7m)

■カメラは屋外軒下等に設置可能

カメラ(TR-X50WCP)は雨に直接あたらない場所であれば、屋外に設置可能です。

■カメラにマイク内蔵 カ

メラ(TR-X50WCP)はマイク内蔵。音声を捉えることができます。

■カメラにモーションセンサー搭載

カメラ(TR-X50WCP)はモーションセンサー内蔵。カメラが人の動きを検出し、受信機側で録画を開始します。

■スキマ電源ケーブル付

屋外に設置する機会の多いカメラの電源のために、スキマ電源ケーブルを付属。窓やドアなどの隙間を利用して電源の配線を行なえるので、電源ケーブルの配線時の負担が大きく低減されます。

隙間ケーブル

■送信機の増設

1台の受信機に対し、TR-X50シリーズの送信機(カメラ含む)を4台まで自由にペアリングして送受信することができます。(カメラの増設)
増設カメラTR-X50WCP

価格: ¥23.800 数量 :

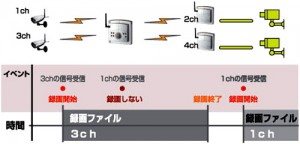

●複数チャンネル接続時のセンサー録画可能

TR-X50シリーズは4台まで送信機(カメラ)の接続が可能です(1ch~4ch)。複数のチャンネルを同時に録画することはできません。ひとつのチャンネルの録画終了後、次のセンサー信号を受信したチャンネルを録画します。

複数チャンネル接続時のセンサー録画可能

●外部出力
送信機側の「モーションセンサー(カメラ内蔵:TR-X50WCPに限る)/外部センサー」からの信号受信によって、受信機の「センサー出力端子」に接続された外部接続機器に、接点信号を出力します。

外部出力

●センサー信号送信
手動、あるいは[受信機側に接続された外部接続機器]の接点信号を受けて、[送信機側のセンサー端子に接続された外部接続機器]に接点信号を送信することができます。

センサー信号送信

4chデジタルワイヤレスカメラセット「見守り隊」のセット内容

4chデジタルワイヤレスカメラセット「見守り隊」のセット内容



4chデジタルワイヤレスカメラセット「見守り隊」の仕様
カメラ TR-X50WCP
撮像素子
1/4型カラーCMOS
有効画素数
30万画素
レンズ
3.6mm F2.0
水平画角
53°
水平解像度
400本
最低照度
0.5Lux 赤外線投光時 0Lux
ホワイトバランス
自動追尾
赤外線投光距離
約7m
電源
付属ACアダプター
カメラ電源電圧
DC12V
カメラ消費電流
赤外線ON:240mA 赤外線OFF:180mA
全消費電力
赤外線ON:3.8W 赤外線OFF:2.8W
使用温度範囲
0℃~40℃
外形寸法
(W)59.5×(H)60×(L)131mm (ケーブル長5m)
質量
235g(ケーブル含まず)
インターフェイス
音声入力
内蔵マイク
センサー入力
フォトカプラ NOのみ対応
センサー出力
リレー端子 NO/NC対応
電源入力
DC12V
アンテナ端子
RP SMA-J
受信機 TR-X50R
映像方式
NTSC
解像度
可変 VGA 640×480 QVGA  320×240
フレームレート
VGA 最大9fps(変動) QVGA  最大25fps(変動)
同時接続台数
4台(送信側)
画像反転
可能
画面切替
自動切換/単画面/4分割
オートシーケンス
可能
ブザー
有 センサー信号受信により動作
電源入力端子
DC電源ジャック(黒)
電源
付属ACアダプター
電源電圧
DC12V
消費電流
150mA
全消費電力
2.5W
使用温度範囲
0℃~40℃
外形寸法
(W)152×(H)150×(L)46.5mm (突出部含まず)
質量
360g
録画機能
映像圧縮方式
モーションJPG
音声圧縮方式
ADPCM
ファイル形式
AVI形式
録画解像度
VGA 640×480 QVGA 320×240
録画フレームレート
16fps
録画モード
手動/モーション/センサー
センサー録画時間設定
30秒 1分 2分 3分 4分 5分 6分 7分 8分 9分 10分
録画データ検索
ファイル検索
再生機能
通常再生/早送り/早戻し
インターフェイス
無線受信CH数
4CH
音声入力
内蔵マイク
映像出力/音声出力
RCA
センサー入力
フォトカプラ NOのみ対応
センサー出力
リレー端子 NO/NC対応
SDカードスロット
1(SDHC/SDカード 1GB~32GBまで対応)
電源入力
DC12V
アンテナ端子
RP SMA-J
無線技術情報
使用周波数帯
2.4GHz帯(2.4GHz~2.4835GHz)
変調方式
GFSK
スペクトラム拡散
FHSS
干渉制御
CCDS
データレート
最大 2Mbps
映像圧縮方式
モーションJPEG
音声圧縮方式
ADPCM
通信距離
見通し最大約200m
工事設計認証番号
TR-X50R:001WWCA1195 TR-X50WCP:001WWCA1197
※外観および仕様は予告無く変更する場合があります。
